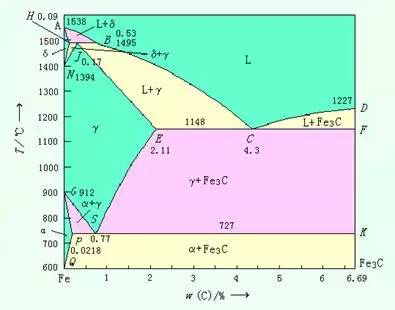

铁碳相图基础篇 Fe-C合金相图实际上是Fe-Fe3C相图，铁碳合金的基本组元也应该是纯铁和Fe3C。 铁碳合金相图是研究铁碳合金的工具，是研究碳钢和铸铁成分、温度、组织和性能之间关系的理论基础，也是制定各种热加工工艺的依据。

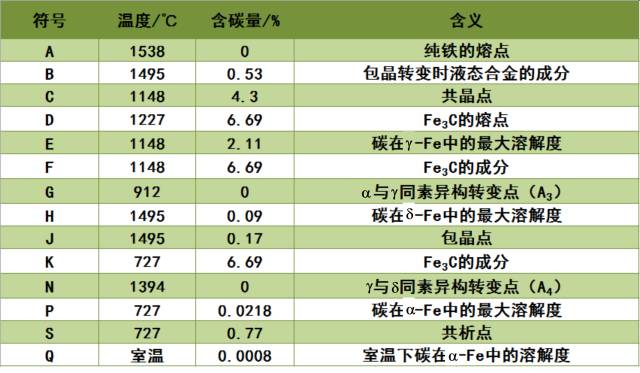

1、Fe-C相图中重要的点

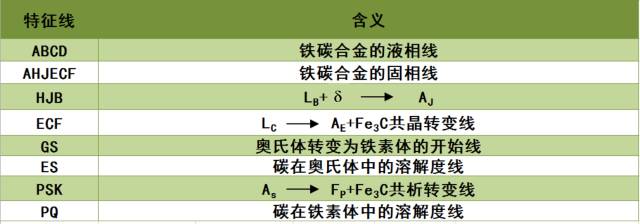

2、Fe-C相图中重要的线

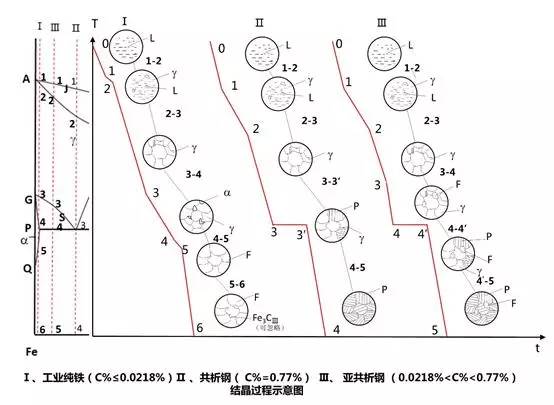

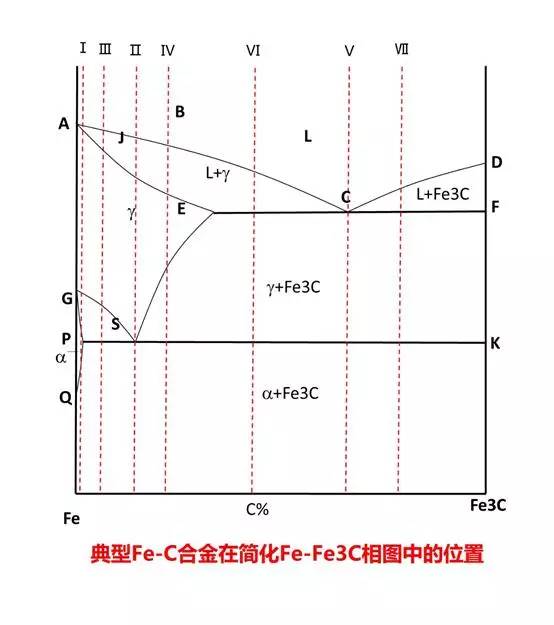

3、Fe-C合金平衡结晶过程

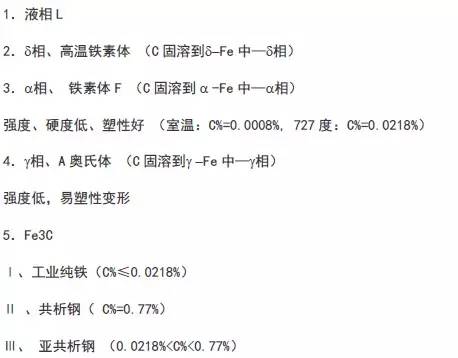

Fe-Fe3C相图中的相：

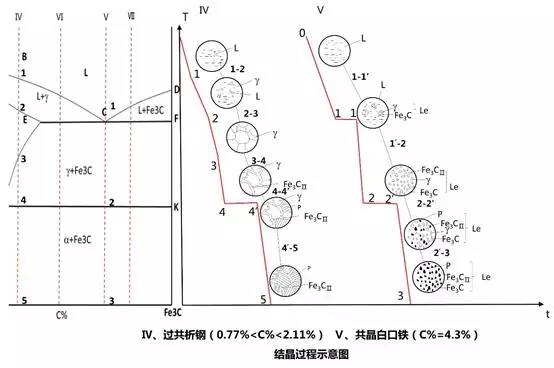

Ⅳ、过共析钢（0.77%<C%<2.11%） Ⅴ、共晶白口铁（C%=4.3%）

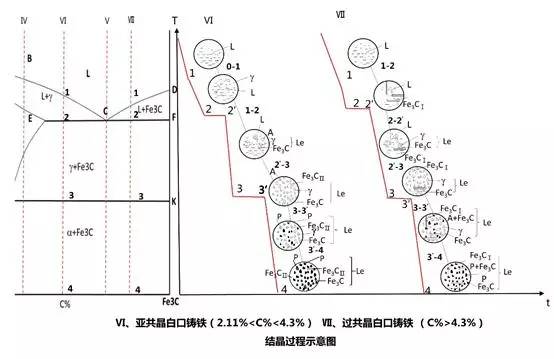

Ⅵ、亚共晶白口铸铁（2.11%<C%<4.3%） Ⅶ、过共晶白口铸铁 （C%>4.3%）

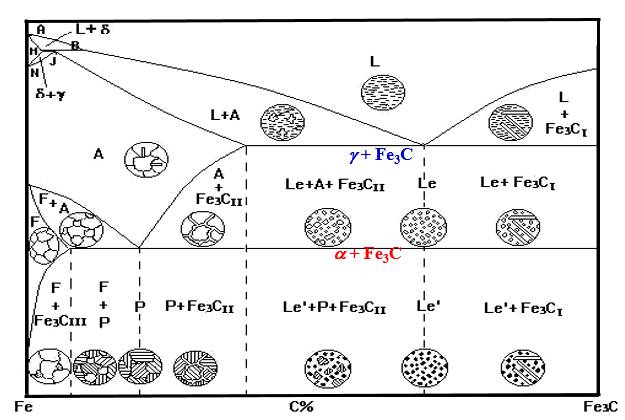

是不是已经凌乱了，不要急，咱们再从下面这个角度继续推演这个过程： 铁碳相图可视篇 Fe—C二元真乾坤 铁碳相图中的相有： 铁素体：碳溶解于α-Fe中形成的固溶体，用α 或 F 表示； 高温铁素体（δ-铁素体） ：由于δ-Fe是高温相，因此碳溶解于δ-Fe中形成的固溶体也称为高温铁素体，用δ 表示 奥氏体：碳溶解于g－Fe中形成的固溶体，用g 或A 表示 渗碳体：铁和碳形成的化合物，含碳量为6.69%，用Fe3C或Cm表示 铁碳相图中的组织： 珠光体：共析转变的产物，是a 与Fe3C的机械混合物，用P表示。 莱氏体：共晶转变的产物是奥氏体与渗碳体的机械混合物，用符号Ld 表示。 低温莱氏体：这种由P与Fe3C组成的共晶体称，用Le’表示 此外还有Fe3CⅠ、Fe3C Ⅱ、Fe3CⅢ以及Fe3C（共析渗碳体）
组织及相组成计算

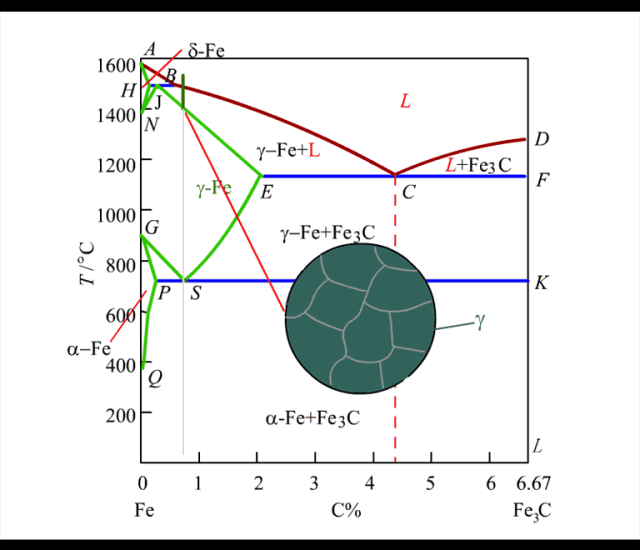

接下来让我们们看一下含碳量不同的液相的析晶过程： C%很低
亚共析
共析

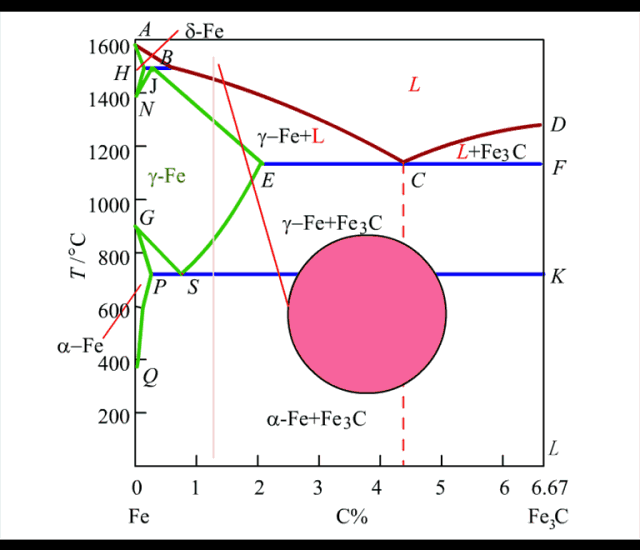

过共析
亚共晶
共晶
过共晶
铁碳相图升华篇 奥氏体：碳与合金元素溶解在γ-Fe中的固溶体，仍保持γ-Fe的面心立方晶格 特征：奥氏体塑性很好，强度较低，具有一定韧性，不具有铁磁性 ▼

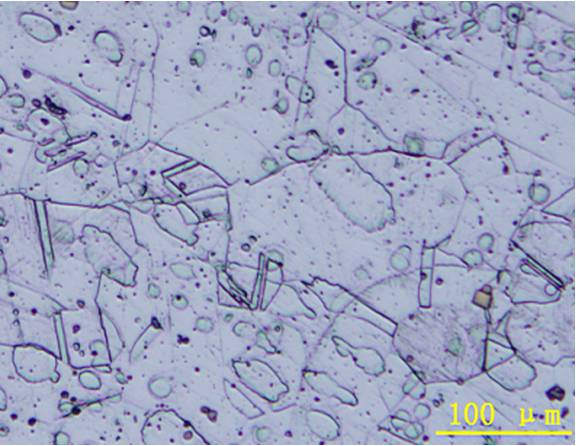

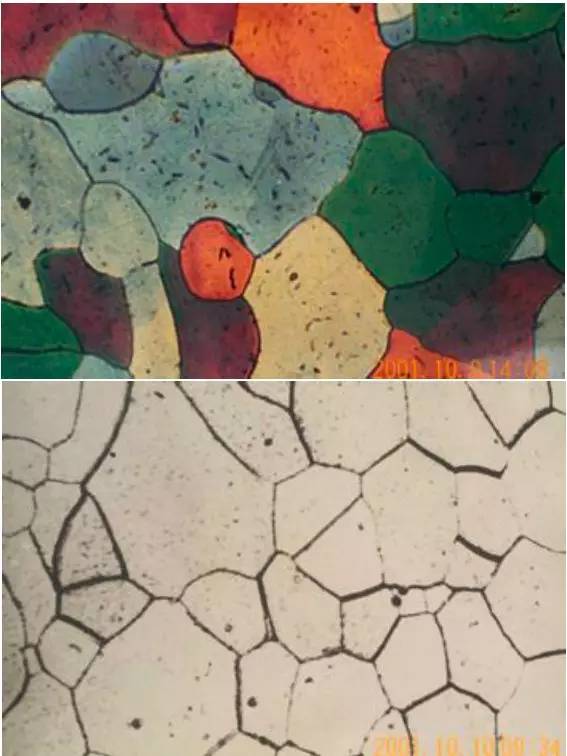

铁素体：碳与合金元素溶解在a-Fe中的固溶体，具有体心立方晶格，溶碳能力极差； 特征：具有良好的韧性和塑性；呈明亮的多边形晶粒组织； ▼

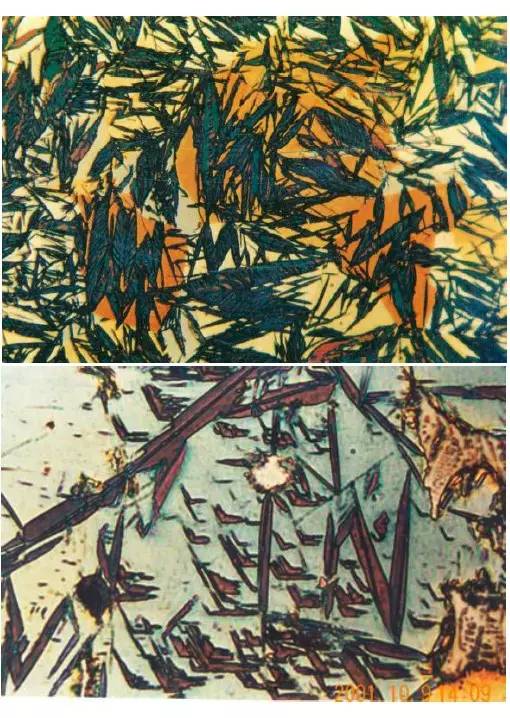

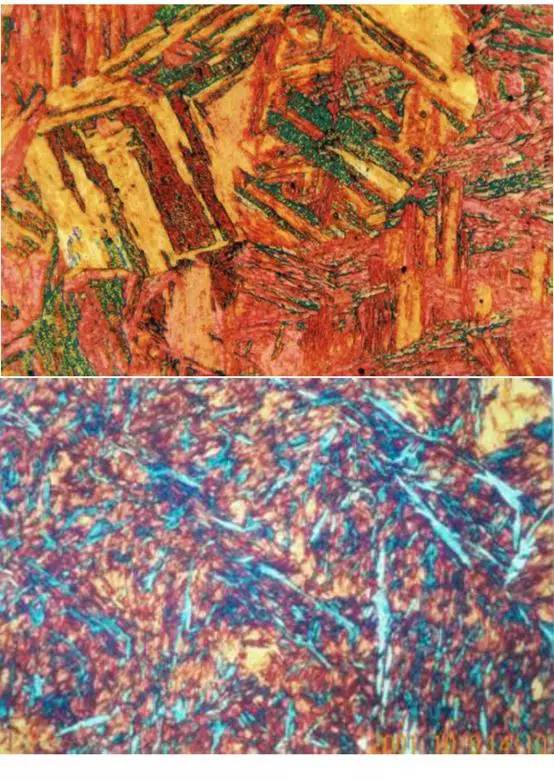

马氏体：碳溶于α-Fe的过饱和的固溶体，体心正方结构； 常见的马氏体形态：板条、片状； 板条马氏体：在低、中碳钢及不锈钢中形成，由许多成群的、相互平行排列的板条所组成的板条束。空间形状是扁条状的，一个奥氏体晶粒可转变成几个板条束（通常3到5个）； ▼
片状马氏体（针状马氏体）：常见于高、中碳钢及高Ni的Fe-Ni合金中；当最大尺寸的马氏体片小到光学显微镜无法分辨时，便称为隐晶马氏体。在生产中正常淬火得到的马氏体，一般都是隐晶马氏体。 ▼

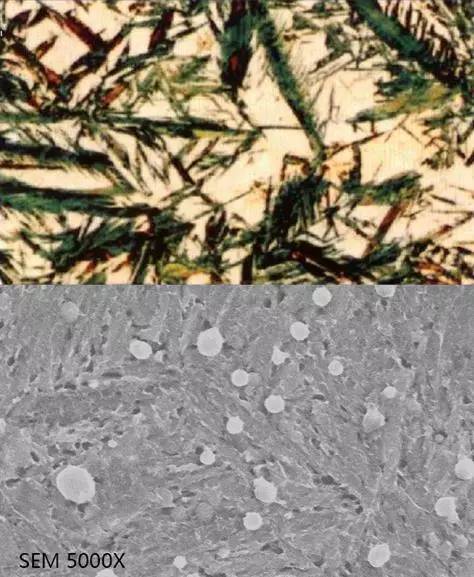

回火马氏体：低温（150～250oC）回火产生的过饱和程度较低的马氏体和极细的碳化物共同组成的组织。 这种组织极易受腐蚀，光学显微镜下呈暗黑色针状组织（保持淬火马氏体位向），与下贝氏体很相似，只有在高倍电子显微镜下才能看到极细小的碳化物质点。 ▼
渗碳体：碳与铁形成的一种化合物Fe3C； |
分布式光伏规模为什么限制6MW？
光伏项目管桩冻裂原因分析及处理方案
