屋顶分布式光伏的三种安装方式,一文总结!

2023-5-18 16:55| 发布者: admin| 查看: 1727| 评论: 0
摘要: 按施工方式可分为:预制水泥基础和直接浇筑基础。根据其大小可分为:独立底座基础和复合底座基础。在分布式光伏电站中的使用范围:混凝土平面屋顶。优点:承载能力强,抗洪抗风效果好,受力可靠,不破坏水泥屋顶,强 ...


按施工方式可分为:预制水泥基础和直接浇筑基础。

根据其大小可分为:独立底座基础和复合底座基础。

在分布式光伏电站中的使用范围:混凝土平面屋顶。

优点:承载能力强,抗洪抗风效果好,受力可靠,不破坏水泥屋顶,强度好,精度高,且施工简单、方便、不需要大的施工设备。

缺点:增加屋顶的负荷,所需的钢筋混凝土量大、人工多、施工周期长,整体造价较高。

1)独立底座基础


独立底座为前后支架分开放置在混凝土平面屋顶上,独立底座按柱体形状分为方形柱、圆形柱。


a.方形柱


方形柱基座从连接方式上分为:支架与水泥基础基座螺丝连接、支架连同水泥基础一起浇筑、支架直接压在混凝土基础凹槽下、混凝土直接放置在支架上。

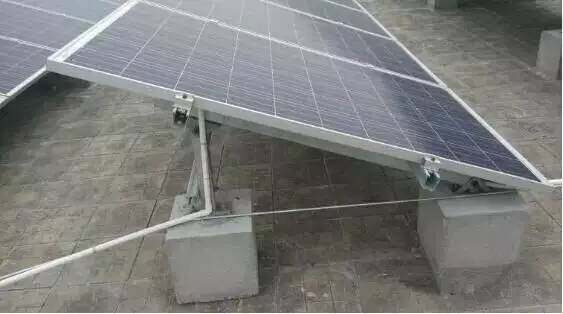

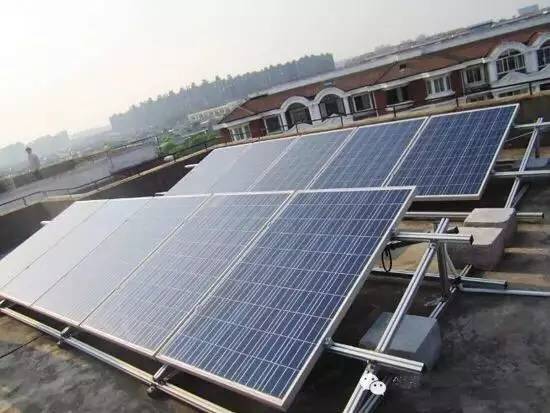

图1 支架与水泥基础基座螺丝连接

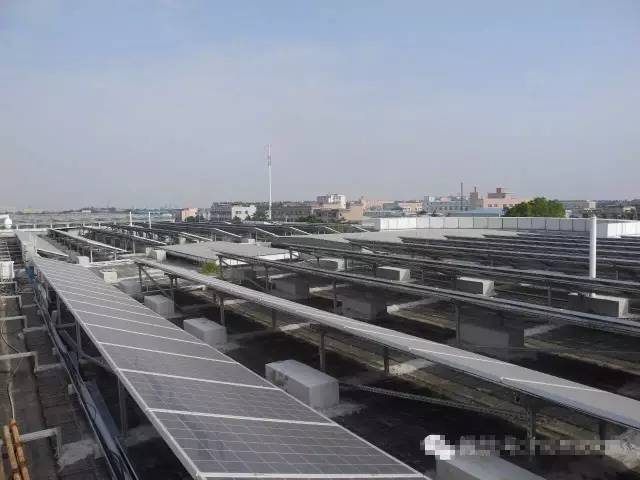

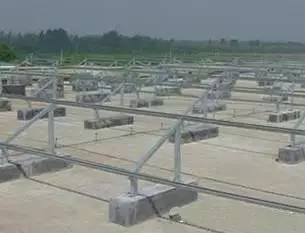

图2 支架连同水泥基础一起浇筑

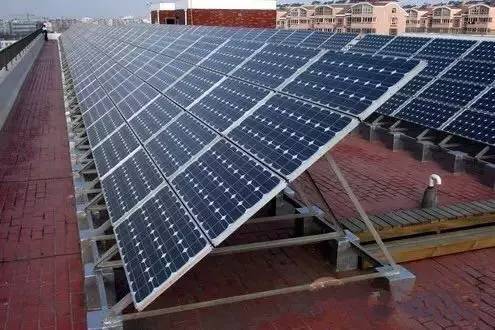

图3 支架直接压在混凝土基础凹槽下

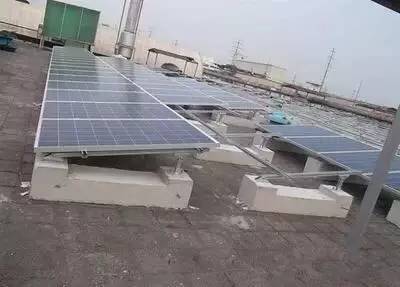

图4 混凝土直接放置在支架上


b.圆形柱


圆形柱基座从连接方式上分为:支架与混凝土基础基座螺丝连接、支架连同水泥基础一起浇筑。

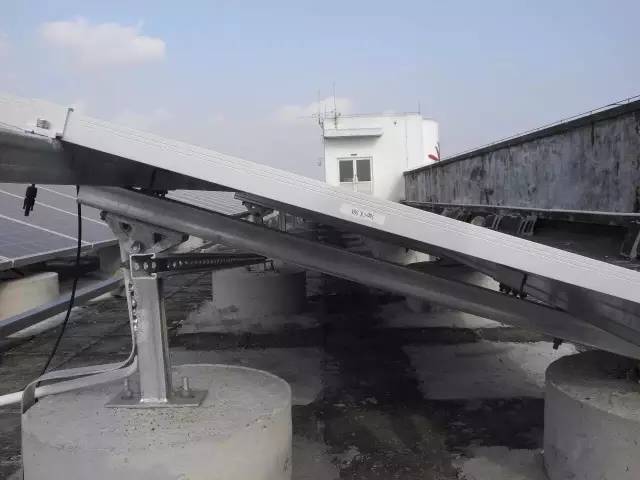

图5 支架与水泥基础基座螺丝固定连接

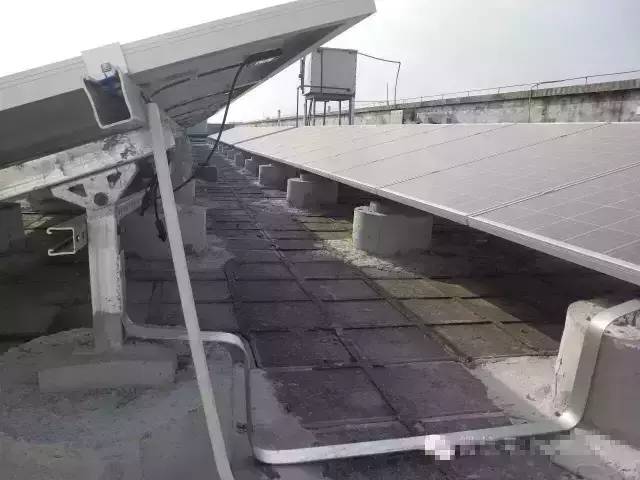

图6 支架连同水泥基础一起浇筑


2)复合底座基础

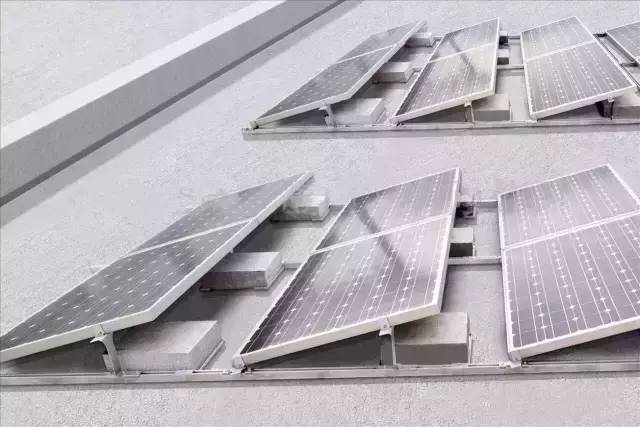

复合底座基础也称条形基础,将前后支架连接为一体,具有更好的抵抗载荷能力。


其与支架的连接方式可分为:支架与混凝土基础基座螺丝连接和支架连同水泥基础一起浇筑。

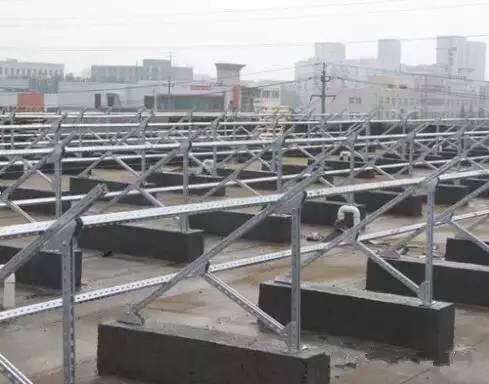

图7 支架与混凝土基础基座螺丝连接

图8 支架连同水泥基础一起浇筑


方式二夹具安装

材质可分为:铝型材、热镀锌钢、铝合金、不锈钢等。

适用范围:主要应用于彩钢瓦屋顶和琉璃瓦斜屋顶。

特点:重量轻、成本较低、可靠性高、安装便捷。

由于彩钢的结构种类多,夹具种类也较多,下面只列举部分夹具类型。

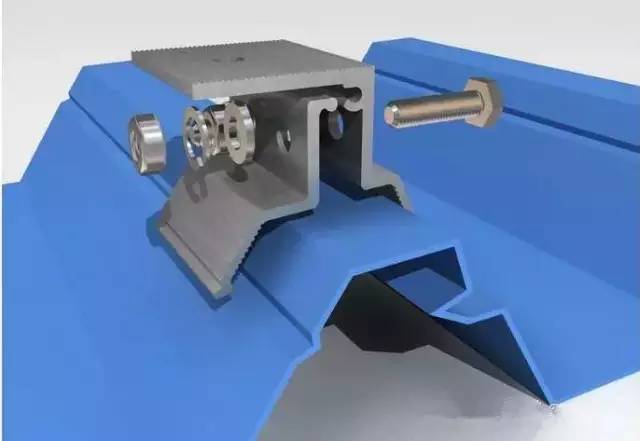

1)彩钢瓦的安装夹具(夹持)


适用彩钢瓦类型:角驰三型、直立锁边结构。

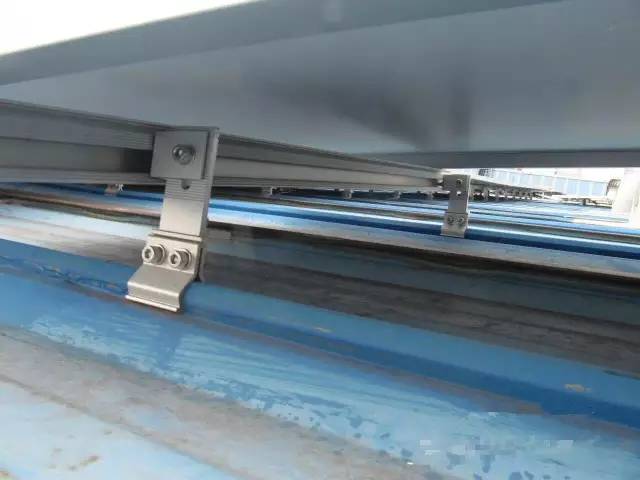

图9 彩钢瓦的安装夹具(夹持)

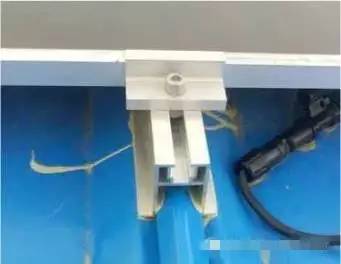

图10 彩钢瓦的安装夹具(夹持)


2)马鞍支座


适用彩钢瓦类型:角驰三型、直立锁边结构、梯形结构。

与彩钢瓦的连接方式分为:粘接(如图12所示)和螺栓固定(如图13所示)。

图11 粘接

图12 螺栓固定

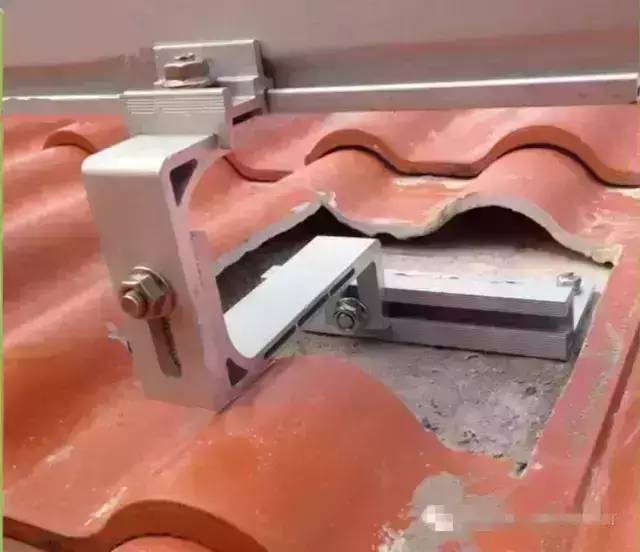

3)琉璃瓦挂钩固定基础

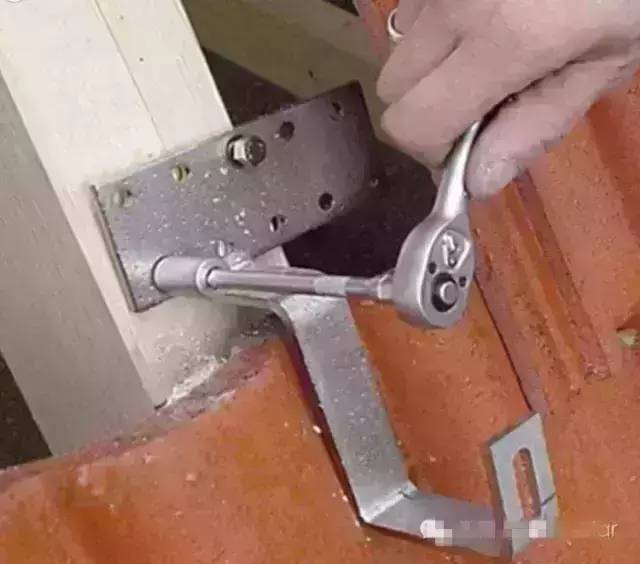

图13 挂钩用螺栓固定于横梁上

图14 挂钩用膨胀螺栓固定于混凝土楼板上


方式三支架与屋顶粘接安装

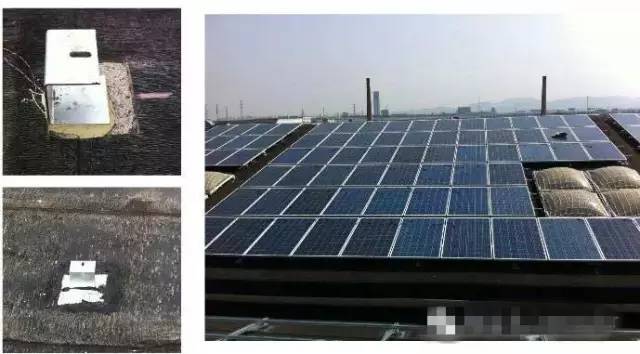

图15 支架直接接入楼板

图16 支架底座用建设胶粘接于屋顶

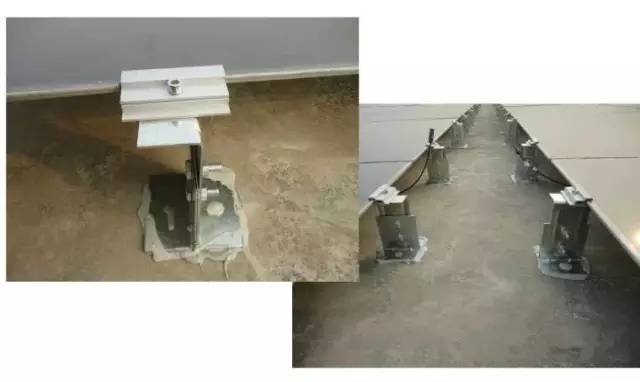

图17 金属支架嵌入式粘接于屋顶

责声明:本文所用视频、图片、文字如涉及作品版权问题,请第一时间告知,我们将立即除,仅供光伏领域学习讨论之用,无任何商业用途!
