光伏支架在SAP2000中的运用

在SAP2000中，关于荷载模式、荷载工况和荷载组合，这几项的定义通常有点费时间，而且是不断重复的工作，是否能够实现快速定义？是否能够“一劳永逸”的避免这些繁杂的重复步骤？本期就为大家带来第一种方法，具体操作过程如下。

1、建立新模型（空模板）

在新模型（空模板）中，荷载模式中默认有dead模式，荷载工况中默认有dead和model两种工况，荷载组合中没有任何组合，如下图2、3、4所示。

图1  新建文件（空模板）

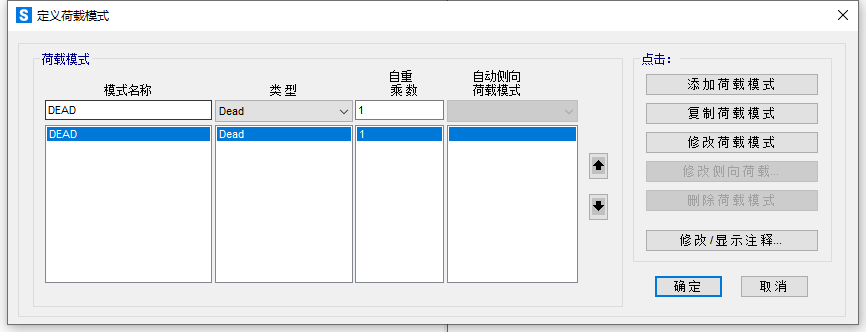

图2  定义荷载模式

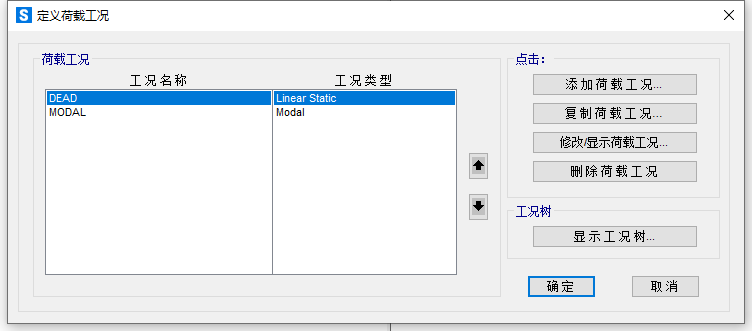

图3  定义荷载工况

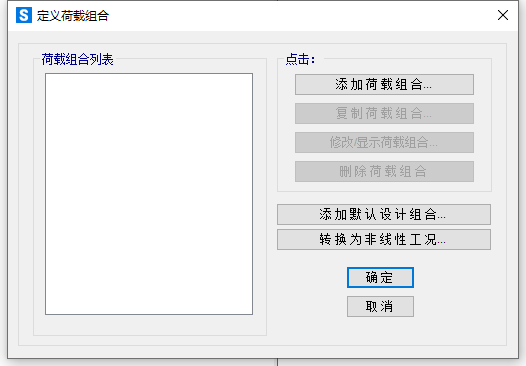

图4  定义荷载组合

2、逐项定义

分别在“定义荷载模式”“定义荷载工况”“定义荷载组合”中完成相关荷载的自定义，如下图5、6、7。

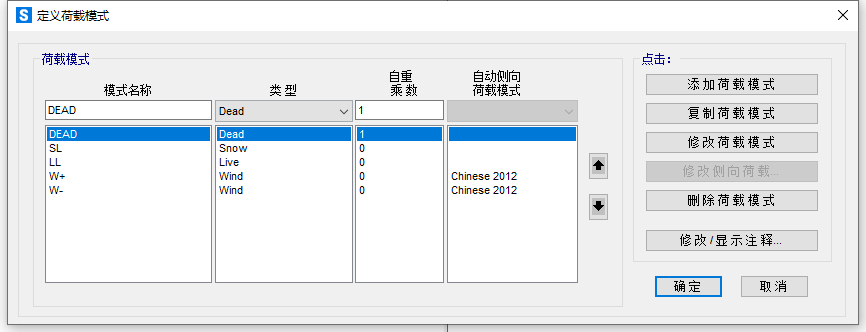

图5  定义荷载模式

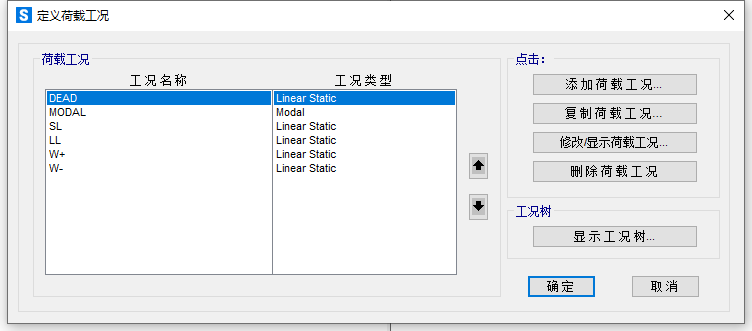

图6  定义荷载工况

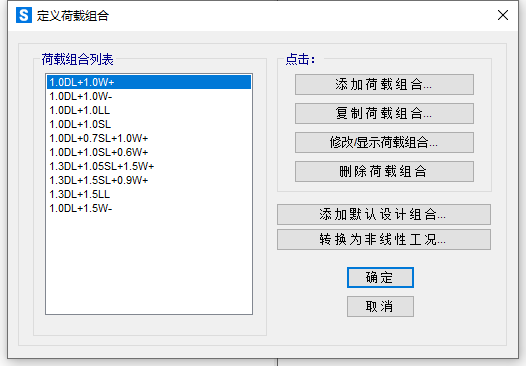

图7  定义荷载组合

3、导出关于荷载定义的S2K文件

文件-导出-SAP2000文本文件（*.s2k），图8操作。弹出“选择数据库表格”，依次按照下图9中步骤执行，后点击确定并保存S2K文件到指定文件夹中。

图8  导出S2K文件

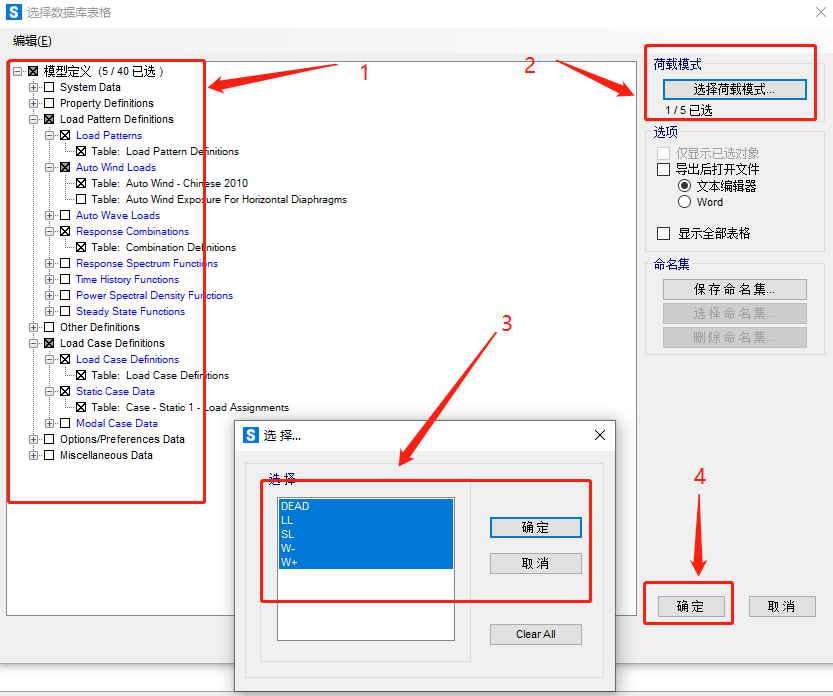

图9  选择需要导出事项

4、编辑S2K文件

以文本（text）格式打开导出的S2K文件，依次找到 TABLE:  "LOAD PATTERN DEFINITIONS"、TABLE: "LOAD CASE DEFINITIONS"和TABLE: "CASE - STATIC 1 - LOAD ASSIGNMENTS"（如下图10所示），将此三段中关于dead和model的相关代码删除，保存文件并关闭。因为前文提到，软件新模型（空模板）中会自带这两种荷载模式和工况，所以此处把这里的文件删除后，保证在以后的新模型中不与已有的荷载模式和工况产生冲突，避免不必要的错误。

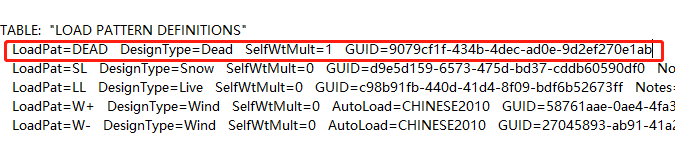

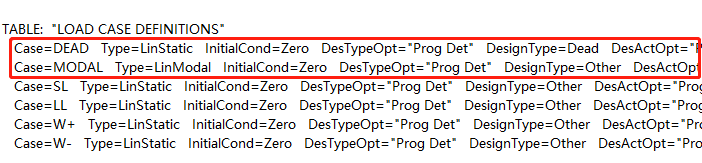

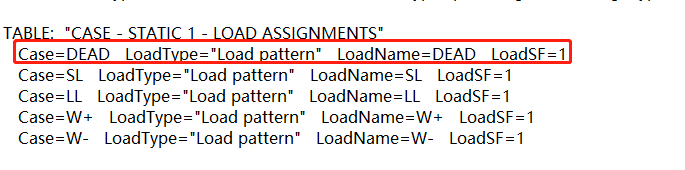

图10  S2K文本文件代码

5、导入S2K文件

新模型调用保存好的S2K文件（包含荷载模式、荷载工况、荷载组合），文件-导入-SAP2000文本文件（*.s2k），图11操作。弹出对话框（图12），导入类型选择“合并旧模型”即可。导入S2K文件，然后检查导入日志（图13），确认无报错。检查已定义的模式、工况和组合，确认无误。

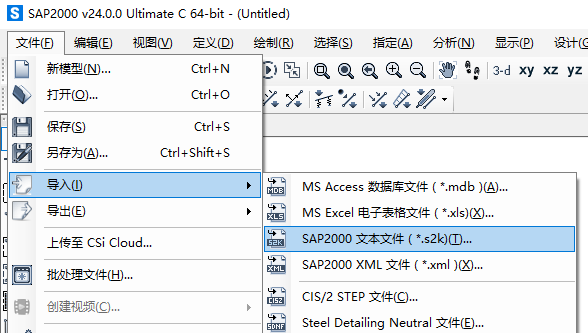

图11  导入S2K文件

图12  导入类型-合并旧模型

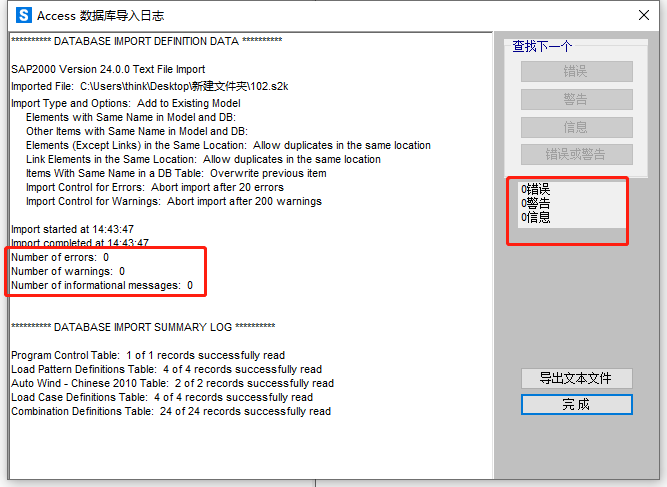

图13  检查导入日志
