山地光伏项目柔性支架方案应用分享

随着光伏发电装机容量的持续增长，土地资源日趋紧张，使得有些项目难以满足装机容量要求，柔性支架以其独特的结构形式与成本优势，受到投资企业的广泛关注。2021年以来，多家央企陆续启动山地光伏项目招标工作，柔性支架在其中必将发挥重要作用。

柔性支架一般是指以拉索为主要受力构件的预应力结构，通过对拉索施加预应力，利用其轴向拉伸来改变结构的内力分布与变形特征，使结构实现更大跨度。按结构形式，柔性支架可分为单层悬索结构与索桁架结构两类。

山地项目地形复杂，地势起伏，场区内存在大范围坡度陡峭的山体和沟谷，针对此类地形，可采用悬索结构与索桁架相结合的方案。即坡度走向一致的区域、可采用长阵列、小跨度的单层悬索结构，组件顺坡布置；对坡向不一致的地形，由于要跨越沟壑，跨度较大，可采用索桁架结构。

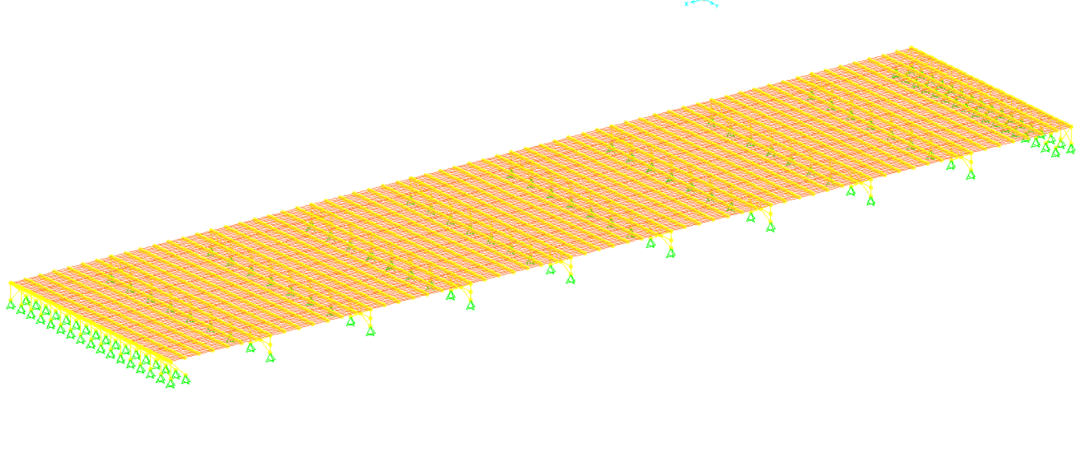

单层悬索结构

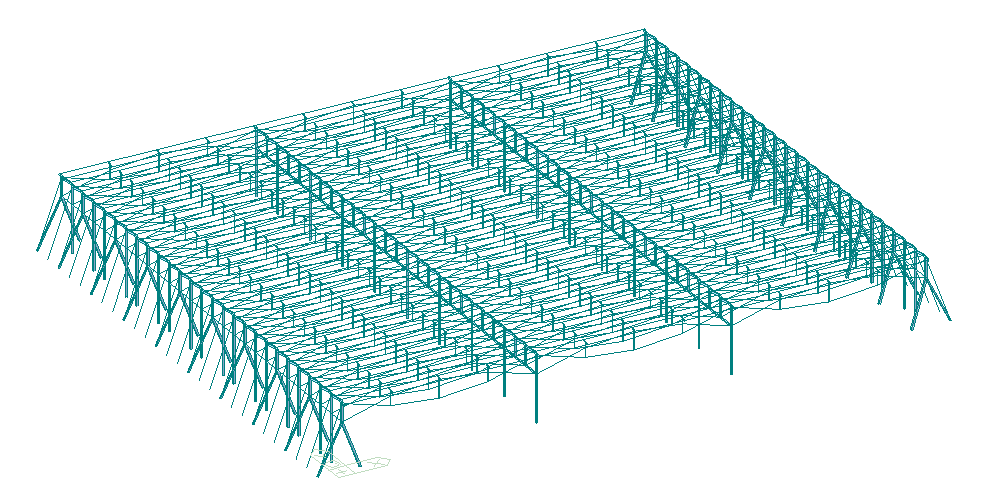

索桁架结构

柔性支架有其跨度优势，但也存在一些问题。

1）组件隐裂。组件隐裂往往因结构在荷载作用下发生过大变形而引起，可采用小跨度单层悬索结构或大跨度索桁架结构。

2）预应力损失。制作拉索时可选用高强度低松弛钢绞线，压缩变形较小的锚具，此外还要考虑温度的影响。

3）拉索振动。可在拉索和支承构件之间安装阻尼器，或将相邻拉索相互连接限制振动，也可在拉索表面附加缠绕装置抑制振动。

4）拉索的防腐。采用带HDPE护套的钢绞线或基于阴极保护的高钒索，二者具有较好的防腐性能。
