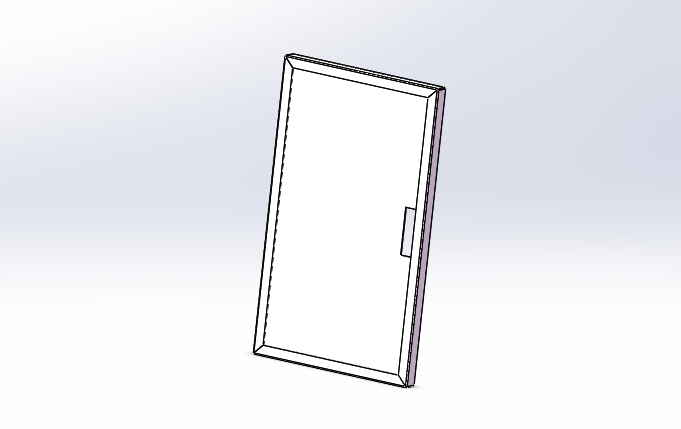

如下图这个门板要出一个折弯图纸，正常操作按照标准三视图投影标注

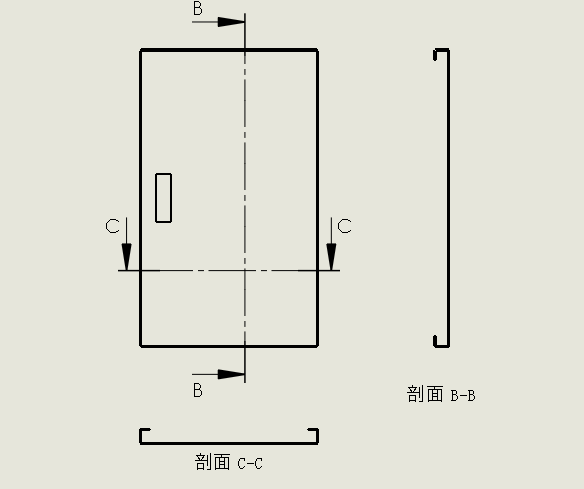

今天讲解另外一种方法

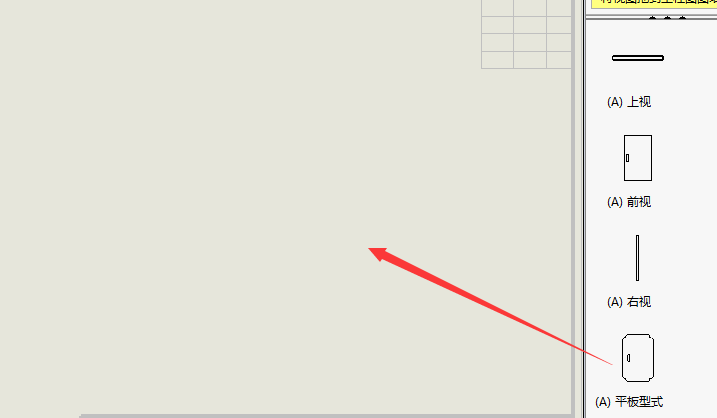

现将右侧平板式拖动进来

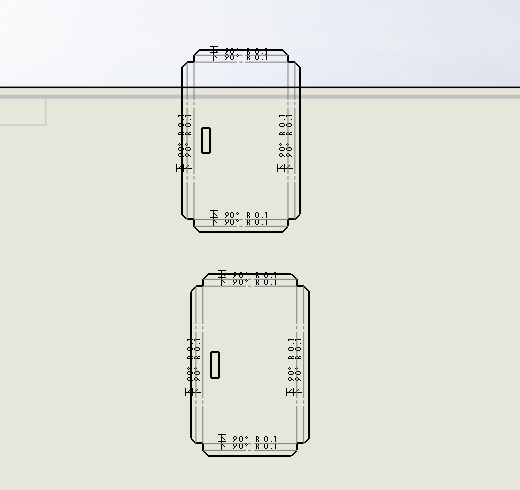

按住Ctrl+C再Ctrl+V复制一个

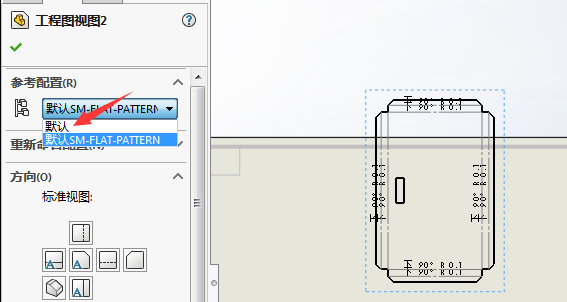

点击上面的平板式，配置选择默认

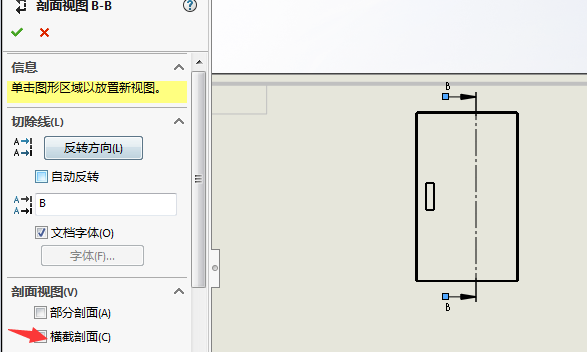

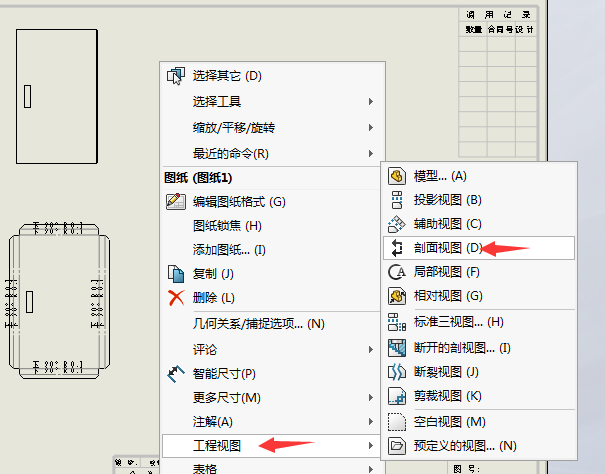

点击选择工程视图，选剖面视图

选择横截剖面

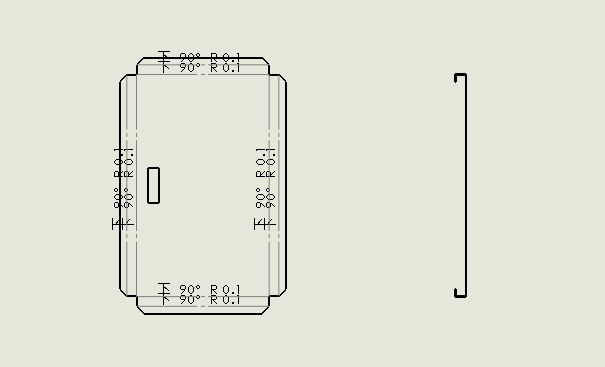

绘制两个剖面视图

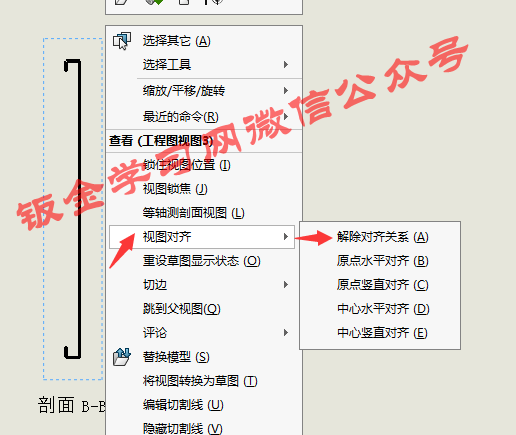

右击两个剖面视图解除对齐关系

先拖动到相应位置

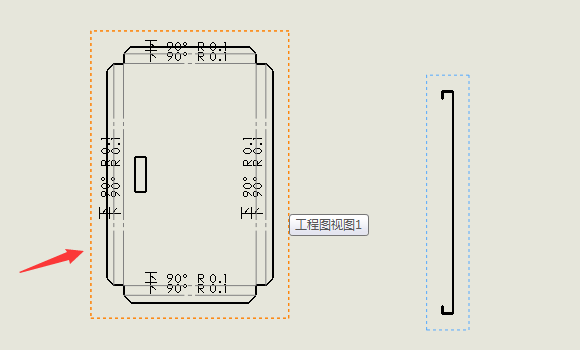

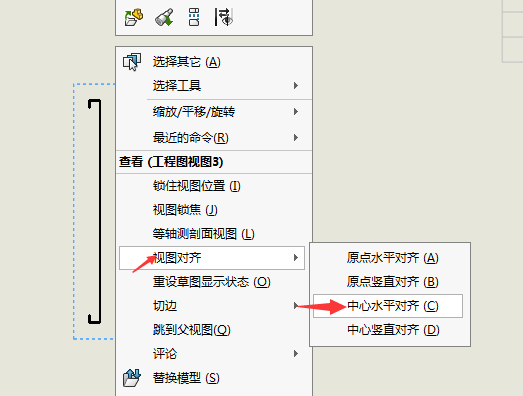

右击一个剖面视图选择中心水平对齐

再点击这个视图

这两个视图已对齐

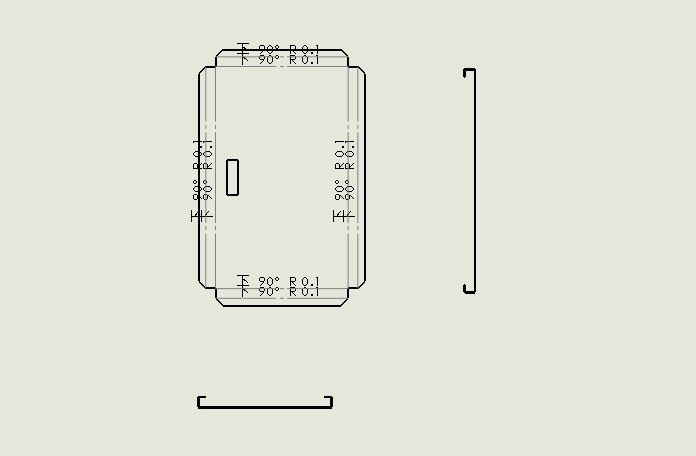

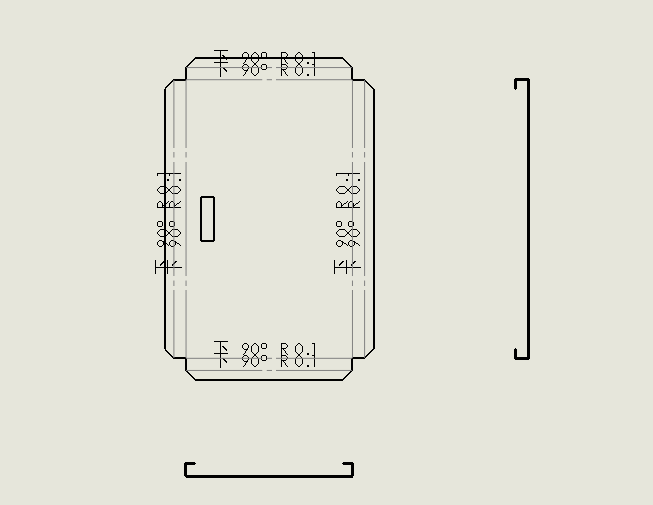

同样的方法另外一个剖面视图选择中心竖直对齐，这样就将三个视图对齐

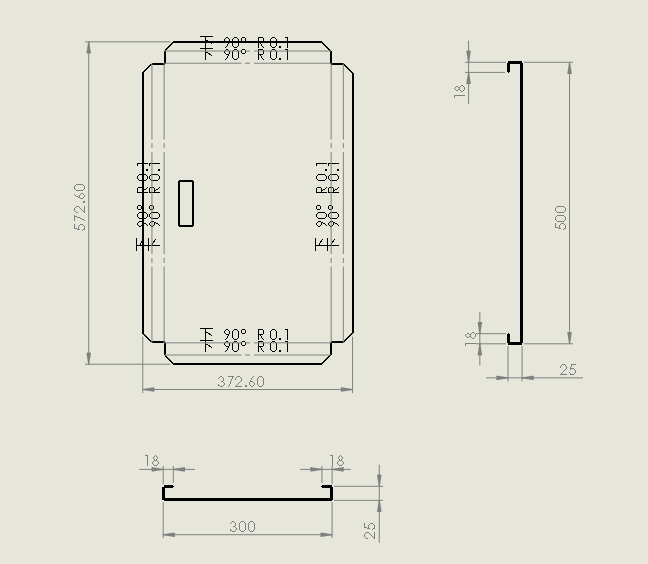

再标注尺寸
