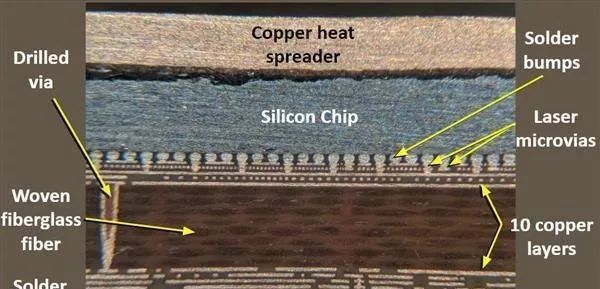

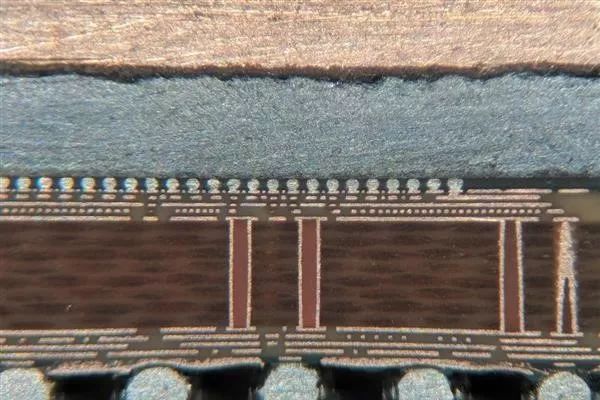

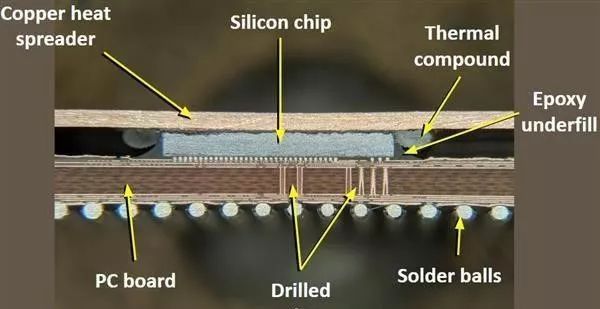

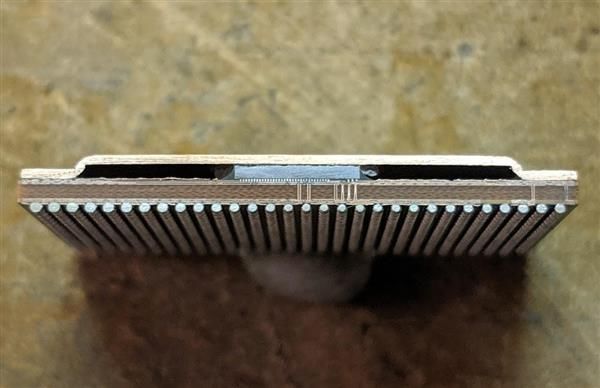

切开的这个CPU是BGA封装的,底部的圆珠就是BGA锡球,在往上一层就是PCB基板,然后中间是CPU核心及导热材料,上面的就是金属保护盖。 通过显微镜清晰的纵剖面结构,如上图所示。 由于大部分人并不芯片内部结构,TubeTime还细心地做释,Solder Balls就是锡球,PC Bord就是PCB基板,drilled ias就是导通孔,连接锡球与Sillicon chip芯片的,Thermal compound就是导热材质,最常见的就是硅脂了,焊接的话就是焊料,epoxy underfill是环氧树脂填充物,顶部的cooper heat spreader就是铜质的金属盖了,辅助散热的。 更详细一点的话,PCB及硅芯片的结构也比较繁杂了,PCB里面有10层铜,中间是玻璃纤维填充物,连接锡球与芯片的是铜线及导通孔,顶部则是激光微型导孔,这样才能传递电信号。 |
